Modcol® Multipacker®

发布日期:2020-06-12

基本信息

技术参数

1.1 作用原理

MODcol® MultiPacker®装柱机主要用于装载内径为25 mm及50 mm的弹簧柱,可用于LC及SFC。该系统配置了双气压回路,可独立控制两种尺寸弹簧柱的装载。传感器可用于检测25 mm及50 mm的弹簧柱是否被插入MultiPacker®装柱机中,然后各自的气压回路转换会自动开启。装载的过程是由气压缸来完成,气压缸以线性方式给弹簧柱施加压力。装柱速度通过液压阻尼系统来控制,完善的安防设计可避免用户在操作过程中受到任何伤害。


1.2 重量与尺寸

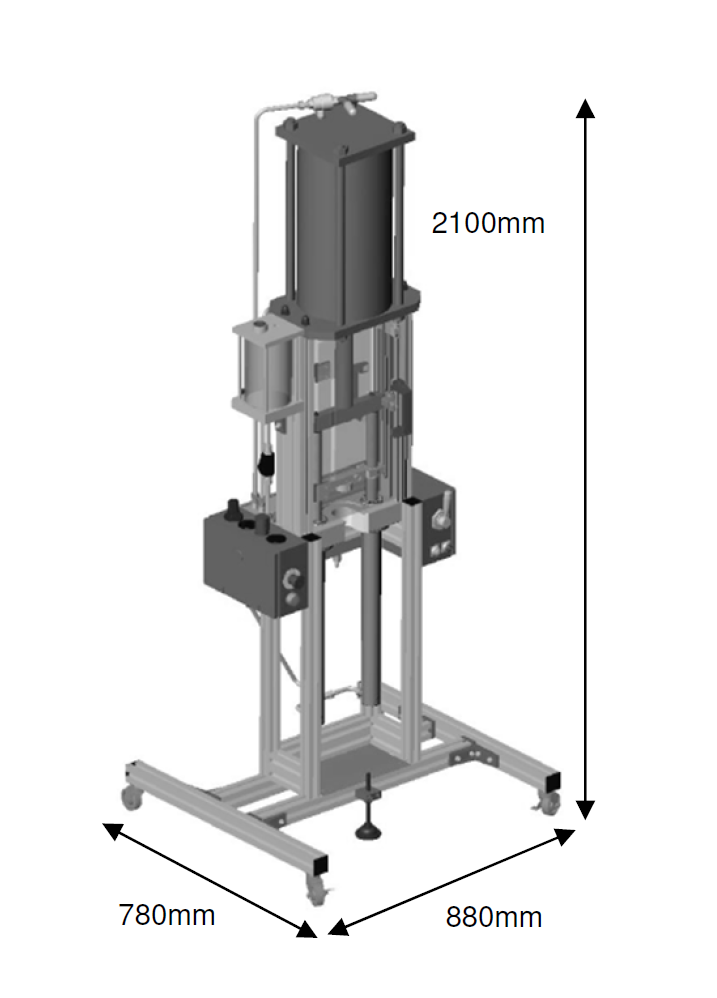

尺寸: 宽: 880 mm  深: 780 mm  高: 2100 mm
重量: 约130 kg


1.3 压力


25mm压力系统:

最大气压: 1.5bar  汽缸压力: 7.4 kN

50mm压力系统:
最大气压: 6.5bar   汽缸压力: 31.2 kN

1.4 连接要求

气体: 采用干燥过滤后的压缩空气(5 μm空气过滤器)

气体连接: 空气软管Ø 9x15,软管夹NW 7.2

最小气流: 500 Nl/min

最小入口压力: 6 bar

最大入口压力: 8 bar


液压系统:

液压油类型: HLP

灌注量: 2 L

最大油压: 250 bar
